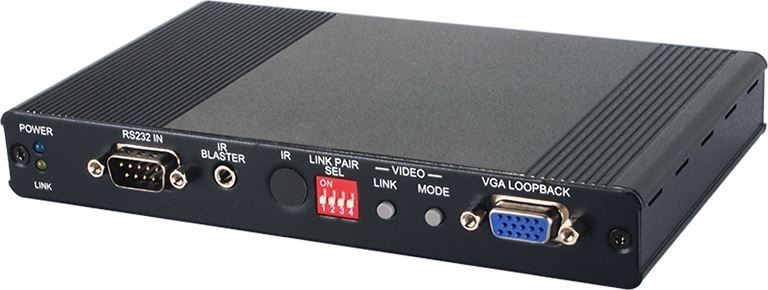

Cypress CH-U330TX передатчик сигналов HDMI разрешением для YUV 4:4:4 – 4K2K/30, а для YUV 4:2:0 – 4K2K/60 с поддержкой HDCP 2.2 или VGA разрешением до 1920x1200p/60, двунаправленного аудио (2х miniJack 3,5 мм), сигналов RS-232 в Ethernet (1000BaseT, требуется поддержка режимов “Jumbo Frames” и “IGMP Snooping”) с проходным выходом VGA. Имеется гнездо USB 2.0 типа B. Выход ИК (miniJack 3,5 мм) для вывода сигналов, передаваемых с приемника. Расстояние передачи сигналов до 100 м. Управление по ИК, RS-232 и IP.
Технические характеристики
| Входы |
1 – HDMI тип А 1 – VGA (D-Sub HD15) 1 – аудиостерео, miniJack 3,5 мм 1 – фотодиод для приема ИК-сигнала |
| Выходы |
1 – Ethernet (RJ45) 1 – проходной: VGA (D-Sub HD15) 1 – аудиостерео, miniJack 3,5 мм 1 – ИК, miniJack 3,5 мм |
| Порты |
1 – USB (хост), тип B 1 – RS-232, разъем D-Sub DE9 (вилка) |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K/60 |
| Входные разрешения HDMI | от 640x480p/60 до 4096x2160/50/60 (YUV 4:2:0) |
| Разрешения VGA | от 640x480p/60 до 1920x1200p/60 (RB) |
| Спецификации HDMI | 2.0 |
| Спецификации HDCP | 1.4, 2.2 |
| Спецификации USB | 2.0 |
| Максимальная длина кабеля HDMI |
10 м — 1080p/60 (12 бит) 5 м — 4K/60 (4:2:0, 8 бит) |
| Удлинение по витой паре | до 100 м — 4K/60 (4:2:0, 8 бит) по кабелю CAT5e/6 |
|
Скорость передачи данных последовательного интерфейса |
до 115200 бит/с |
| Несущая частота ИК-сигналов |
30–50 кГц (30–60 кГц в идеальных условиях) |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Защита от электростатических разрядов |
±12 кВ (воздушный разряд), ±8 кВ (контактный разряд) |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 5 В, 2,6 А |
| Потребляемая мощность | 6,82 Вт |
| Габаритные размеры (ШxГxВ) | 180 x 113,5 x 30 мм |
| Масса | 0,395 кг |
