На основании Государственного контракта и технического задания группа компании SBL в соответствии требований ГОСТов, СНИП-ов и других действующих нормативных актов Российской Федерации осуществила разработку технологических решений проектной документации актового зала Сибирской академии государственной службы (СибАГС). По завершению работ проектная документация представлена заказчику в виде: пояснительной записки, комплекта основной документации, технических характеристик оборудования и спецификации оборудования и материалов.
Объектом разработки проекта является актовый зал СибАГС, имеющий форму амфитеатра со ступенчато расположенными рядами. На площадке верхнего ряда актового холла проектом предусмотрено размещение операторской с установкой оборудования системы управления. При выполнении проекта учитывалось многопрофильное использование актового помещения:
-проведение конференций, презентаций, собраний, лекций;
-проведение культурно-массовых мероприятий;
-просмотр видеофильмов.
В составе технологических решений проекта представлены системы:
- проекционная;
- звуковая;
- сценического освещения;
- машинерии сцены и холла;
- режиссерской связи;
- элементы интерьера.
Проекционная система
Проекционная система, предназначенная для отображения видео и графической информации была укомплектована необходимым проекционным оборудованием. Разработка проекционной системы актового зала осуществлена с учетом многофункционального использования на основании произведенных расчетов и особенностей эксплуатации. В состав проекционной системы, кроме проектора и экрана, включены:
- персональный компьютер с LCD-монитором;- усилитель-распределитель;
- коммутатор;
- DVD-проигрыватель;
- два комплекта передатчика и приемника;
- адаптер аудиосигнала;
- сетевой концентратор;
- ноутбук;
- устройство потолочного крепления проектора.

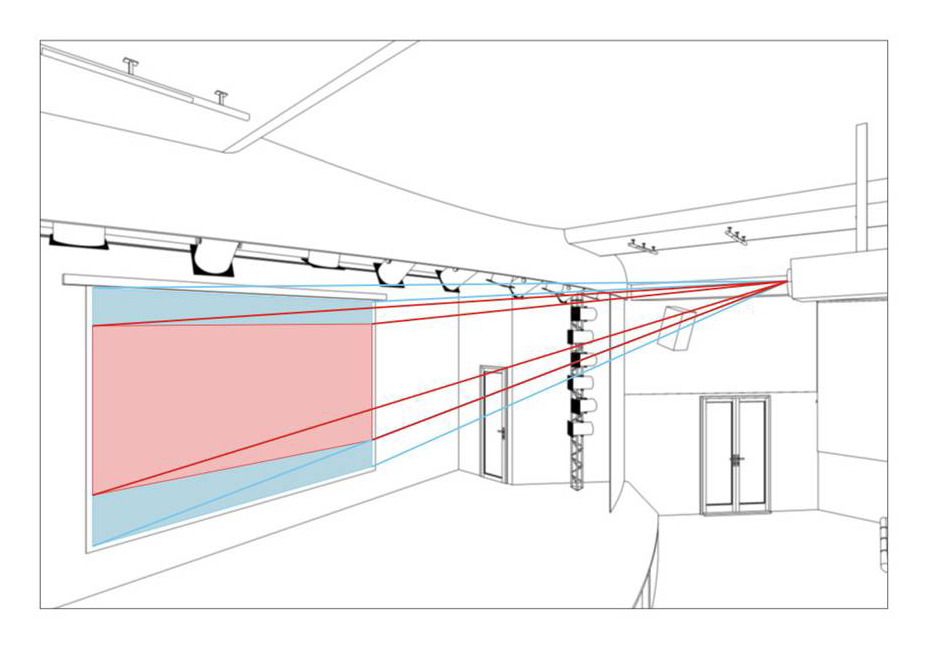

Проекционная система актового зала
В режиме презентации в качестве источника видеосигнала принят персональный компьютер и ноутбук. Компьютер устанавливается в операторской, а ноутбук в зале на столе президиума или на трибуне. Для удобства коммутации ноутбука, проектом предусмотрена установка врезной монтажной коробки, в которой устанавливается передатчик XGA сигнала по витой паре в виде панельного адаптера и панельный адаптер аудиосигнала.
В режиме просмотра видеофильмов источником видеосигнала принят DVD – проигрыватель, установленный в рэковый шкаф операторской.
Принятое решение о возможности управления проектором при помощи компьютера позволило проецировать изображение форматом 4:3, 16:10 и 16:9. Мощный световой поток выбранного проектора (6000 ANSI лм) и возможность управления яркостью и контрастностью позволяют получить четкое изображение не только при дневном освещении, но и при затемнении помещения.
Выбранный в соответствии расчетов моторизированный экран с размерами 4х3м позволяет проводить презентации, совещания, конференции и просмотры фильмов. Управление экраном предусмотрено с помощью настенного трехкнопочного блока со встроенным радиочастотным приемником и дистанционным пультом управления
Звуковая система

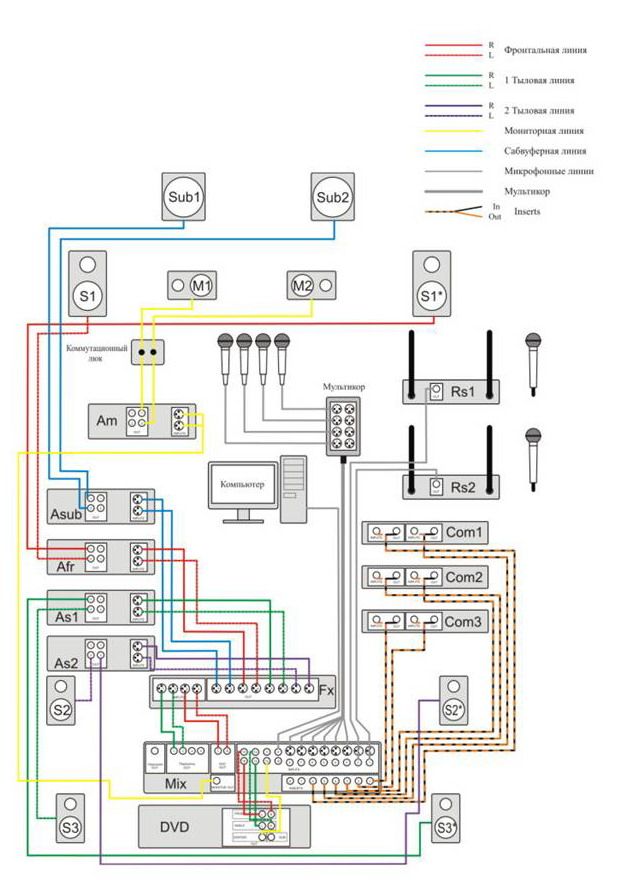

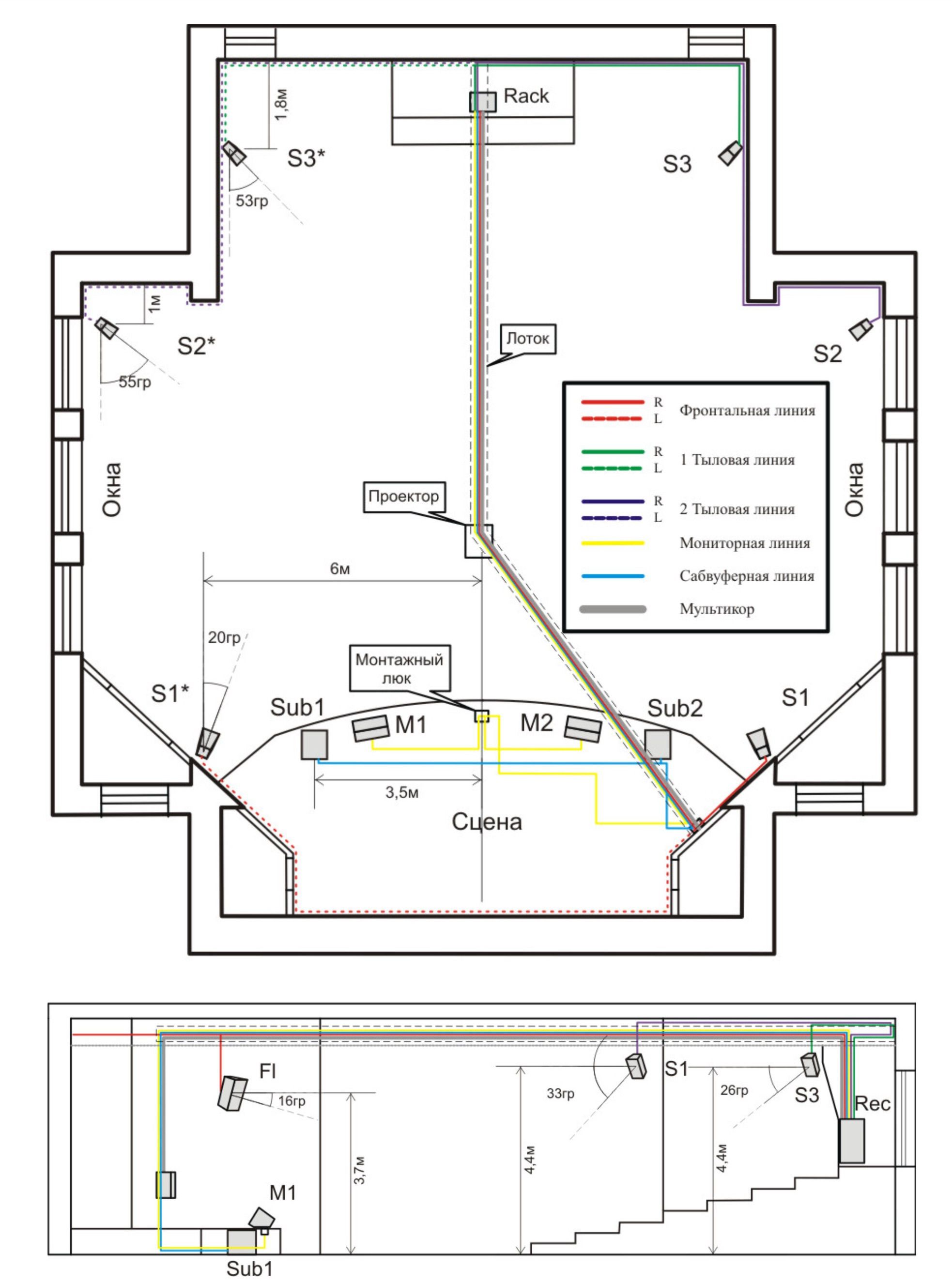

Процессор путем, суммирования и копирования сигналов, получает в сабвуферную линию и две тыловых линии. Каждая, линяя обрабатывается процессором цепочкой эффектов, которые позволяют добиться сбалансированного четкого сигнала и защитить акустические системы от перегрузок. С процессора выходы в соответствии с назначением каналов соединены с соответствующими усилителями Asub, Afr, As1 и As2 и в дальнейшем с акустикой. Мониторный выход микшерного пульта соединяется с усилителем Am и в дальнейшем через коммутационный люк установленный на сцене, сигнал подается на мониторные колонки М1 и М2.

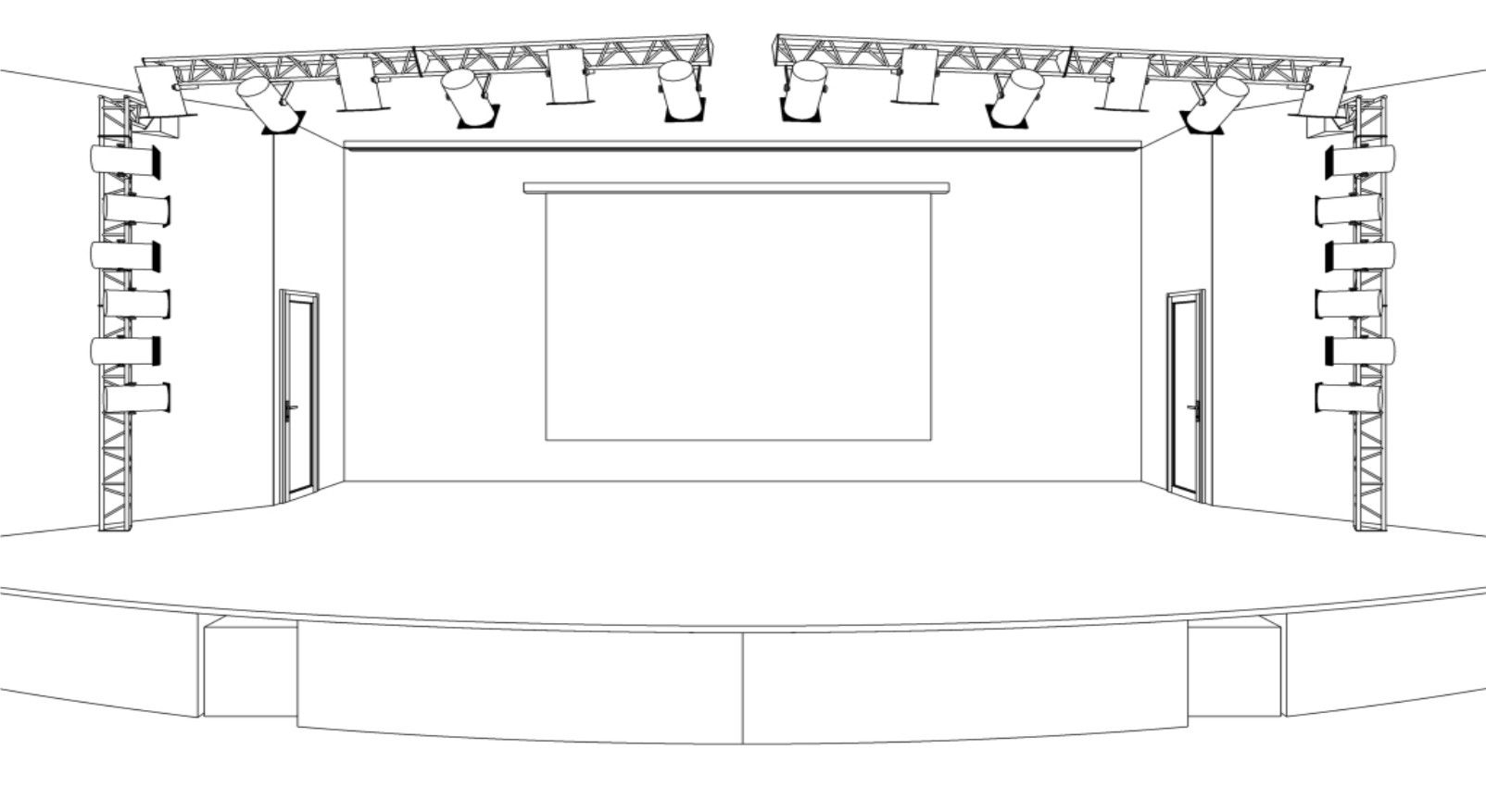

Система сценического освещения представлена из заливающего и внешнего света. Заливающий свет образует 24 LED парблайзерами. Они устанавливаются на вертикальные и горизонтальные фермы. LED пары могут менять цвет по палитре RGB. Использование LED пары дает неограниченные возможности для создания декорационного освещения и динамического шоу представления. Управляются LED пары по протоколу DMX. LED технология обладает большим ресурсом работы, низким энергопотреблением и малым тепловыделением. Она позволяет существенно сэкономить на обслуживании приборов.
Оборудование сценического освещения
Внешний свет состоит из четырех театральных прожекторов и управляемого диммерного блока. Театральные прожекторы обладают мягким желтоватым, классическим светом, и хорошо дополняют общую картину.
Для управления парблайзерами в операторской комнате установлен 24-ех канальный DMX пульт, который позволяет управлять каждым отделено взятым прибором и формировать их в группы. Пульт управления театральными прожекторами встроен в диммерный блок.
Система машинери и сцены и зала
В состав системы машинерии сцены и зала включ
